PRENSAS PLEGADORAS SERVOELÉCTRICAS
¿Qué es una plegadora servoeléctrica?
Una plegadora servoeléctrica utiliza servomotores de alto rendimiento para controlar el ariete y el tope trasero con una precisión excepcional. En comparación con las plegadoras hidráulicas tradicionales, ofrece un menor consumo energético, un funcionamiento más silencioso y una producción más limpia, manteniendo la precisión y repetibilidad que requieren sus piezas.
Servomotor → Reductor → Cilindro eléctrico → Husillo de bolas → Movimiento del ariete
Alta precisión de plegado
El control del ariete mediante servomotores proporciona un posicionamiento preciso y repetible para obtener resultados de plegado uniformes.
Menor consumo energético
Los sistemas servoeléctricos consumen energía principalmente durante el movimiento de la máquina, lo que reduce el consumo energético en modo de espera.
Limpia y de bajo mantenimiento
La ausencia de aceite hidráulico evita fugas, reduce el mantenimiento y mantiene el taller más limpio.
Funcionamiento rápido y silencioso
La rápida aceleración del ariete y el bajo nivel de ruido mejoran la productividad en la fabricación de piezas de chapa de precisión.
Plegadora eléctrica o hidráulica: ¿cuál debería elegir?
Elija una plegadora eléctrica cuando necesite:
- Alta precisión y repetibilidad
- Funcionamiento limpio y sin aceite hidráulico
- Menor consumo energético
- Menos mantenimiento y menor tiempo de inactividad
- Configuración más rápida para una producción eficiente de piezas de chapa
CONSÚLTENOS SOBRE SUS NECESIDADESConsidere una plegadora hidráulica cuando necesite:
- Una capacidad superior a 80 toneladas
- Plegar chapas gruesas o pesadas
- Plegar piezas de gran formato
- Aplicaciones de plegado especiales o complejas
- Una solución más rentable para trabajos generales de fabricación pesada
Modelos de plegadoras eléctricas
30t/1250mm
Solicitar cotización40t/1300mm
Solicitar cotización40 t/1600 mm
Solicitar cotización60t/1600mm
Solicitar cotización60t/2050mm
Solicitar cotización80t/2050mm
Solicitar cotización80 t/2550 mm
Solicitar cotizaciónEspecificaciones de la prensa plegadora servoeléctrica
| Parameter | 30t/1250 mm | 40t/1300 mm | 40t/1600 mm | 60t/2050 mm | 80t/2550 mm |
|---|---|---|---|---|---|
| Nominal Force（T） | 30 | 40 | 40 | 60 | 80 |
| Worktable Length | 1250 | 1300 | 1600 | 2000 | 2500 |
| Column Distance | 1070 | 1265 | 1265 | 1600 | 2000 |
| Throat Depth | 300 | 300 | 300 | 350 | 350 |
| Ram Stroke(mm) | 140 | 140 | 140 | 140 | 150 |
| Opening Height | 430 | 440 | 440 | 440 | 450 |
| Backgauge travel (mm) | 500 | 500 | 500 | 500 | 500 |
| Down Speed (mm/s) | 200 | 200 | 200 | 160 | 186.9 |
| Pressing (mm/s) | 50 | 50 | 50 | 50 | 50 |
| Return Speed (mm/s) | 200 | 200 | 200 | 160 | 160 |
| Main Motor Power (KW) | 2 ×5.5 | 2 ×7.5 | 2 ×7.5 | 2 ×16.5 | 2 ×26 |
| Overall Dimensions (L × W × H) (mm) | 2000 × 1600 × 2200 | 2000 ×1500 ×2300 | 2300 ×1500 ×2300 | 2800 ×1700 ×2300 | 3200 ×1800 ×2300 |
| Weight(T) | 3.0 | 3.2 | 3.6 | 5.4 | 6.7 |
Configuración estándar de la prensa plegadora eléctrica MECA
Lista de configuración estándar
| Item | Description |
|---|---|
| Axis | 4 |
| 6 | |
| CNC System | Laimore (with English language) |
| Servo Main Motor | Chinese brand |
| Magnetic Scale | Italy GIVI |
| Ball Screw | Chinese brand |
| Servo Motor (back gauge) | Chinese brand |
| AC Contactor | Schneider |
| Foot Pedal | Double foot pedal |
| Clamp | Standard manule clamp |
| Toolings | 80°/82°/85° Punch |
| 2V (v8 v12)Die |
Explicación de los componentes principales

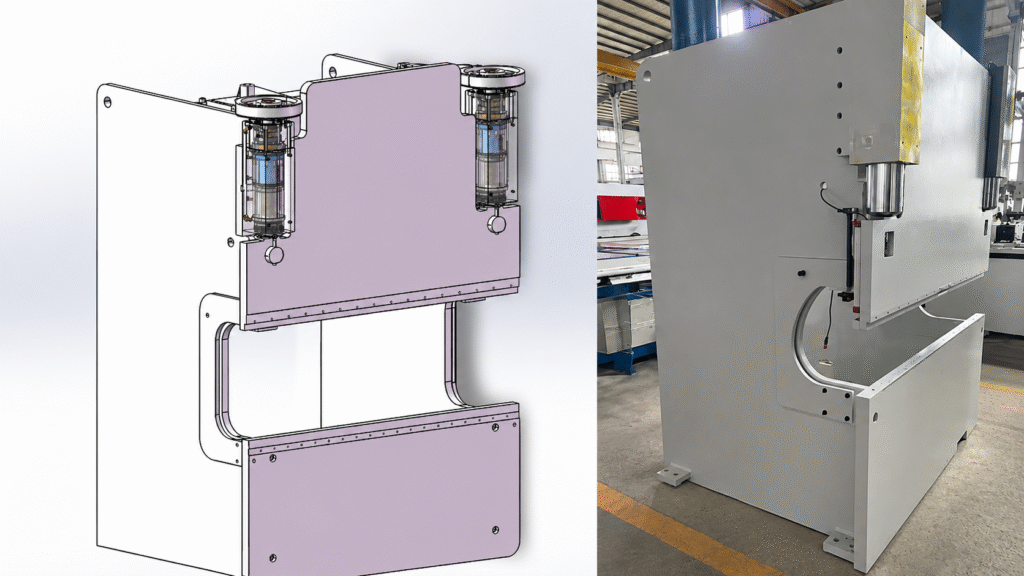

Bastidor
El bastidor integral de acero de alta rigidez se somete a un recocido de alivio de tensiones y a un mecanizado de precisión para garantizar una excelente estabilidad estructural y una precisión duradera.

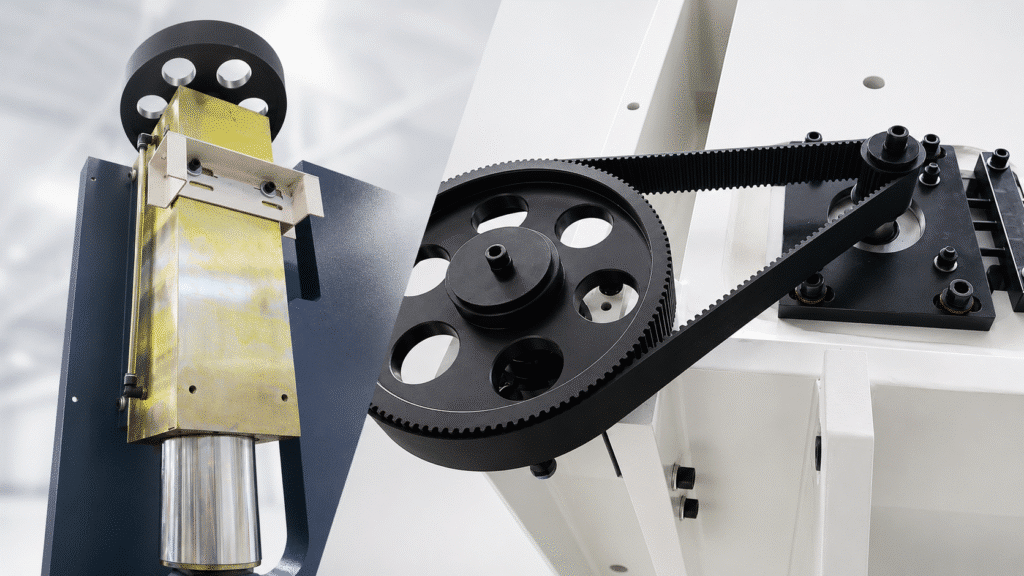

Cilindro eléctrico
Los cilindros eléctricos accionados por servomotores permiten un posicionamiento preciso de la corredera, velocidad ajustable y un control exacto de la fuerza sin utilizar aceite hidráulico, ofreciendo un plegado limpio y eficiente.

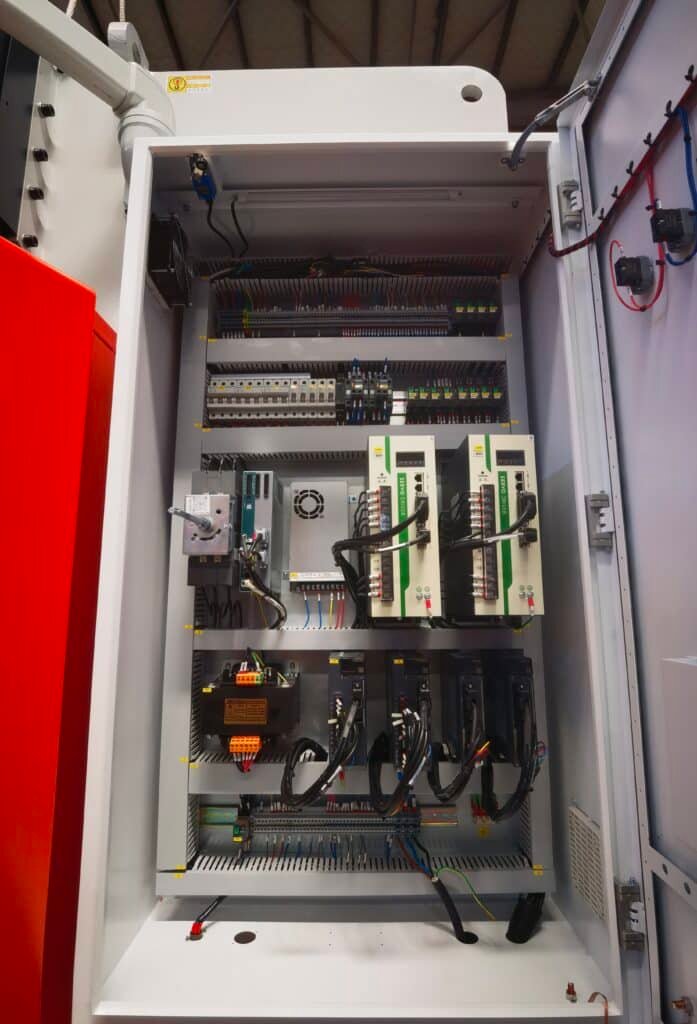

Los principales componentes electricos son de Schneider Electric y el cableado estadispuesto de forma ordenada. La configuracion del sistema de control electricoconforme a la normativa CE puede personalizarse segun los requisitos del cliente.

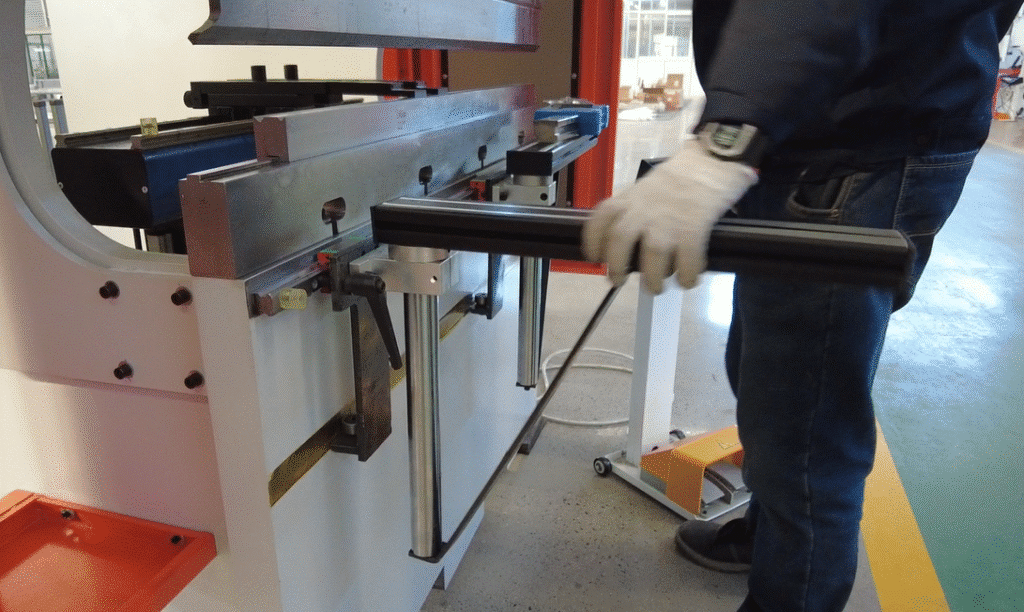

Front Support
Los brazos de apoyo delanteros ligeros pueden deslizarse en paralelo a la mesa detrabajo para sostener la chapa en diferentes posiciones. Su altura puede ajustarse ylos brazos tambien pueden girarse y plegarse para reducir el espacio ocupadocuando la maquina no esta en funcionamiento o durante el transporte.
Sistema CNC
Sistema de control CNC Laimore, una marca china con interfaz en ingles. Seproporcionan gratuitamente videos de formacion sobre el funcionamiento.
Optional:
- DA 53TX
- Cybtouch CT 12
- ESA 840

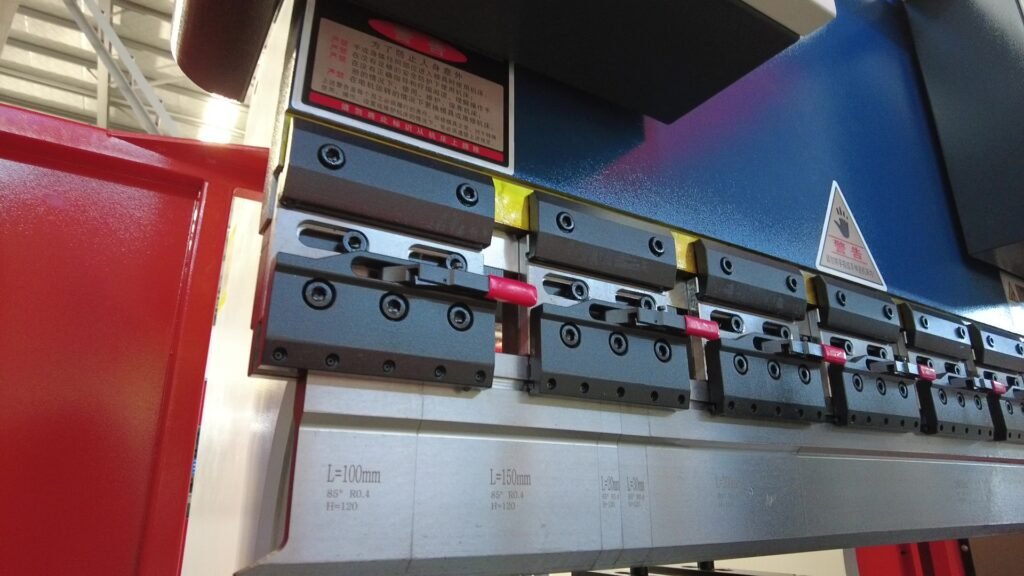

Sistema de sujeción rápida
La configuración estándar incluye sistemas de sujeción rápida manual.

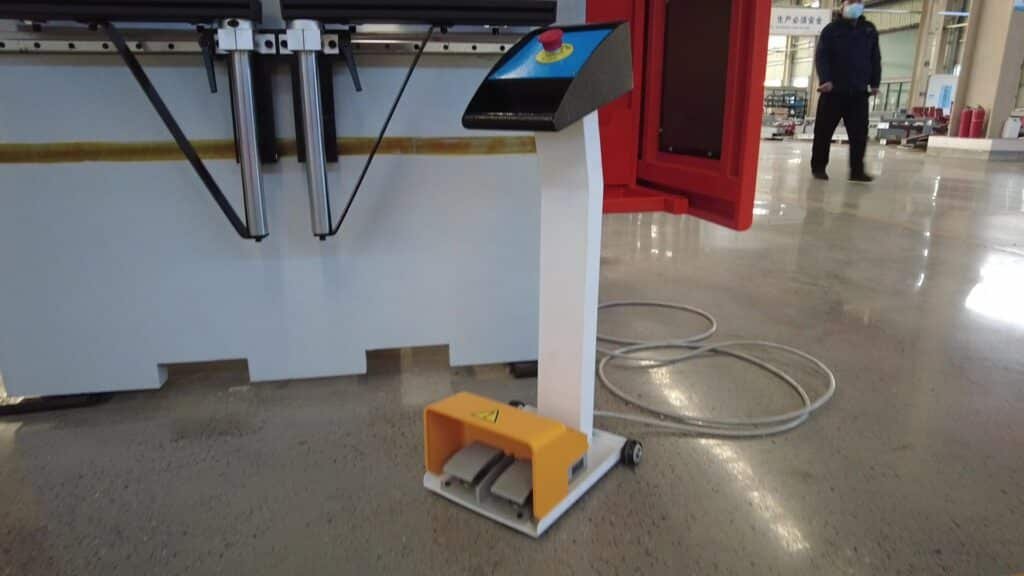

Pedal de control doble
El pedal izquierdo controla el movimiento ascendente del ariete y el pedal derecho controla su movimiento descendente. La unidad de pedal está equipada con un botón de parada de emergencia.
Configuración opcional
Vea la plegadora eléctrica en funcionamiento
¿Necesita ayuda para elegir el modelo adecuado?
Conviértase en distribuidor
Preguntas frecuentes
¿Cómo funciona una plegadora servoeléctrica?
Una plegadora servoeléctrica utiliza servomotores para accionar el mecanismo de plegado mediante un sistema de transmisión mecánica. En las máquinas MECA, el servomotor acciona un husillo de bolas de alta resistencia a través de un sistema reductor, lo que permite controlar con precisión la posición y la velocidad del ariete, así como la fuerza de plegado.
¿Cuál es la diferencia entre una plegadora eléctrica y una plegadora hidráulica?
La principal diferencia es el sistema de accionamiento. Las plegadoras eléctricas utilizan servomotores y una transmisión mecánica, mientras que las plegadoras hidráulicas emplean cilindros y aceite hidráulico. Los modelos eléctricos suelen ser más adecuados para el plegado rápido y de alta precisión de chapa, además de requerir menos mantenimiento. Las plegadoras hidráulicas siguen siendo más apropiadas para numerosas aplicaciones de trabajo pesado y gran tonelaje.
¿Cuáles son las ventajas de una plegadora totalmente eléctrica?
Una plegadora totalmente eléctrica ofrece un posicionamiento preciso, una respuesta rápida, un menor consumo energético durante los periodos de inactividad, funcionamiento sin aceite hidráulico y menores necesidades de mantenimiento. Es especialmente adecuada para fabricantes que requieren una producción limpia y eficiente con una precisión de plegado uniforme.
¿Qué precisión ofrece una plegadora eléctrica?
Las plegadoras eléctricas ofrecen un posicionamiento preciso del ariete mediante el control por servomotores, por lo que son adecuadas para aplicaciones que requieren precisión de plegado constante y una alta repetibilidad. La precisión real también depende de las herramientas, las propiedades del material, la configuración de la máquina y el sistema de control CNC seleccionado.
¿Qué materiales puede plegar una plegadora eléctrica?
Las plegadoras eléctricas pueden plegar diferentes tipos de chapa, incluidos acero al carbono, acero inoxidable, aluminio y otros metales. El espesor máximo y la longitud de plegado dependen de la resistencia a la tracción del material, la longitud de plegado requerida, la abertura en V de la matriz y el tonelaje de la máquina.
¿Es una plegadora eléctrica adecuada para mi producción?
Las plegadoras eléctricas son especialmente adecuadas para la fabricación de precisión de piezas de chapa, armarios eléctricos, envolventes, muebles metálicos, componentes de climatización y otras aplicaciones que requieren el plegado frecuente de piezas pequeñas y medianas. Para chapas muy gruesas o pesadas que requieren un gran tonelaje, una plegadora hidráulica puede ser más adecuada.
¿Cómo elegir la plegadora eléctrica adecuada?
Tenga en cuenta la longitud máxima de plegado, el tonelaje requerido, el tipo y el espesor del material, el volumen de producción, el controlador CNC, los ejes del tope trasero, las herramientas y los requisitos de seguridad. MECA ofrece plegadoras eléctricas con diferentes tonelajes, longitudes de plegado y configuraciones de ejes para adaptarse a distintas necesidades de producción.
¿Cuánto cuesta una plegadora eléctrica?
El precio de una plegadora eléctrica depende principalmente del tonelaje de plegado, la longitud de trabajo, el sistema CNC, el número de ejes, las herramientas, el sistema de seguridad y otras configuraciones opcionales. Como referencia, una plegadora eléctrica estándar de 40 toneladas y 1300 mm cuesta aproximadamente 17.000 USD. La configuración de la máquina puede personalizarse según las dimensiones y el material de las piezas, los requisitos de plegado y las necesidades de producción.
¿Qué tonelajes de plegadoras eléctricas están disponibles?
Nuestras plegadoras eléctricas estándar están disponibles con capacidades de 30 a 80 toneladas y longitudes de trabajo de 1250 a 2550 mm. También podemos personalizar máquinas más pequeñas para aplicaciones específicas, incluidas plegadoras eléctricas compactas de sobremesa, como el modelo de 12 toneladas y 600 mm. El tonelaje y la longitud de plegado adecuados pueden seleccionarse según el material, el espesor y la longitud de plegado de la pieza, así como los requisitos de producción.
¿Puede una plegadora eléctrica plegar acero inoxidable?
Sí. Una plegadora eléctrica puede plegar acero inoxidable, acero al carbono, aluminio y otros materiales de chapa, siempre que la máquina disponga de suficiente tonelaje para el espesor del material y la longitud de plegado. Sin embargo, el acero inoxidable generalmente requiere más fuerza de plegado que el acero al carbono del mismo espesor. Por lo tanto, con el mismo tonelaje y espesor de chapa, la longitud máxima de plegado del acero inoxidable normalmente será menor que la del acero al carbono.
¿Cuánta electricidad consume una plegadora eléctrica?
El consumo eléctrico de una plegadora eléctrica depende del modelo de la máquina y de la potencia de los motores instalados. Para estimar el coste de funcionamiento, consulte primero la potencia nominal indicada en las especificaciones de la máquina y multiplíquela por la tarifa eléctrica local y el tiempo de funcionamiento.
Por ejemplo, nuestra plegadora eléctrica de 40 toneladas y 1600 mm está equipada con dos servomotores principales de 7,5 kW, lo que proporciona una potencia nominal total de 15 kW. Tomando como referencia una tarifa eléctrica de 0,20 AUD por kWh en Australia, el funcionamiento continuo a la potencia nominal máxima costaría aproximadamente 3 AUD por hora.
Sin embargo, este cálculo representa un valor teórico a plena carga. En la producción real, los servomotores no funcionan continuamente a su potencia nominal máxima, sino que consumen energía según el ciclo de plegado y la carga reales. Dependiendo de las condiciones de trabajo, el funcionamiento servoeléctrico puede reducir el consumo energético real aproximadamente un 40 % en comparación con el cálculo a plena carga.
Para obtener una estimación más precisa, consulte la potencia nominal del modelo de plegadora eléctrica seleccionado y calcule el coste utilizando la tarifa eléctrica local y las horas de producción previstas.
