Советы производителя гидравлических листогибочных прессов с ЧПУ: почему расстояние между колоннами имеет значение в гидравлическом листогибочном прессе (и почему это влияет на цену)

Эта запись также доступна на:

English (Английский) Español (Испанский) العربية (Арабский)

Когда покупатели сравнивают гидравлический листогибочный пресс, они часто в первую очередь обращают внимание на тоннаж и рабочую длину. Это важно, но это еще не все. Одним из параметров, который незаметно определяет удобство использования в реальных условиях, гибкость процесса и долгосрочную точность, является расстояние между колоннами.

С точки зрения производителя листогибочных прессов, расстояние между боковыми рамами — это не просто «размер в спецификации». Оно определяет полезное рабочее пространство внутри станка, влияет на решения по проектированию конструкции и на то, насколько стабильно работает листогибочный пресс под нагрузкой, особенно для длинных деталей и деталей глубоких коробок.

Именно поэтому расстояние между боковыми рамами может напрямую влиять на себестоимость производства и окончательное предложение.

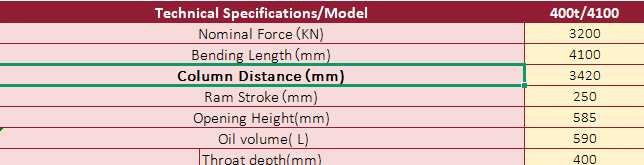

A: Длина гибки

B: Расстояние между колоннами

Основные выводы (акцент на гидравлические листогибочные прессы)

• Расстояние между колоннами определяет полезное пространство для гибки, а не только максимальную ширину листа. Оно влияет на зазор, вращение детали и возможность многоступенчатой гибки.
• Длинные детали и детали с глубокими стенками — две наиболее чувствительные категории. Обе требуют достаточного внутреннего пространства, но они по-разному нагружают станок.
• Большее расстояние между колоннами расширяет возможности, но оно должно соответствовать жесткости рамы и компенсации прогиба для поддержания точности.
• Разные производители указывают разное расстояние между колоннами из-за разных приоритетов в конструкции (компактность или более широкий охват технологических процессов).
• Расстояние между колоннами влияет на стоимость и цену, поскольку оно изменяет размер рамы, сложность механической обработки, требования к выравниванию при сборке и потребности в системе компенсации.



Что такое расстояние между колоннами в гидравлическом листогибочном прессе?

Расстояние между боковыми стойками — это расстояние между внутренними поверхностями левой и правой боковых стоек листогибочного пресса. В практическом плане оно помогает определить:

• какой ширины заготовка может проходить через станок
• какой зазор доступен для фланцев во время обратного хода
• возможна ли физически определенная последовательность гибки без столкновений
• как можно расположить оснастку, задний упор и системы безопасности внутри рабочей зоны

Производители измеряют расстояние между колоннами с помощью калиброванных инструментов и определяют его как «чистый» внутренний размер. Покупателям следует проверять его на окончательном чертеже станка, а не только в брошюре.

Простое правило для покупателя: расстояние между боковыми стойками отвечает на вопрос: «Может ли моя деталь фактически перемещаться и изгибаться внутри этого станка без помех?»



Почему расстояние между колоннами имеет значение, выходящее за рамки «максимальной ширины»

(1) Полезное рабочее пространство для сложных движений

Во время гибки детали не остаются плоскими. Фланцы поднимаются, коробки вращаются, а многоступенчатые последовательности требуют зазора. Даже если лист «подходит» по ширине, он все равно может столкнуться с боковыми стойками во время последующих гибов.

Расстояние между колоннами влияет на:

• зазор для глубоких фланцев
• пространство для поворота коробок
• возможность многоступенчатой гибки
• риск столкновений (станок + оснастка + заготовка)

(2) Возможность использования оснастки и заднего упора

Высота оснастки, ширина матрицы и конструкция заднего упора влияют на то, сколько эффективного рабочего пространства остается. Если расстояние между боковыми стойками небольшое, определенные комбинации оснастки становятся затруднительными, а ход заднего упора может быть ограничен.

(3) Структурные последствия и последствия для точности (для гидравлических станков)

В гидравлическом листогибочном прессе усилие прикладывается через гидравлические цилиндры. Под нагрузкой станина и ползун могут прогибаться. Расстояние между боковыми стойками связано с конструктивным пролетом и компоновкой, что влияет на:

• жесткость под нагрузкой
• тенденцию к прогибу при длинных гибах
• необходимость компенсации прогиба
• долговременную повторяемость и стабильность

Пространство влияет на «можете ли вы это сделать». Конструкция и компенсация влияют на «можете ли вы это сделать точно и многократно».



Кто больше всего ощущает влияние расстояния между колоннами? Реальные производственные сценарии

В реальных мастерских расстояние между боковыми стойками становится критичным в основном для двух категорий: длинных деталей и деталей с глубокими стенками. Многие заводы занимаются и тем, и другим.

Клиенты, работающие с длинными деталями (чувствительны к постоянству угла + пропускной способности)
Клиент	Заготовка	Болевые точки	Почему расстояние между боковыми колоннами имеет значение
Электрические шкафы / Шкафы управления	Дверцы шкафов, боковые панели, монтажные платы, длинные ребра жесткости	Изменение угла по длине, непостоянство от конца до конца, частая переналадка	Обеспечивает стабильную обработку широких/длинных листов и обеспечивает более плавный многогибочный поток
Двери лифтов / Дверные рамы / Защитные панели	Длинные края дверей, профили рам, ребра жесткости	Частое переворачивание/перемещение, царапины, медленное выравнивание	Снижает риски перемещения и обработки
Воздуховоды и корпуса систем ОВКВ	Длинные фланцы, усиливающие изгибы, длинные края	Герметичность и сборка зависят от последовательных изгибов	Меньше ошибок, быстрее циклы, меньше переделок
Архитектурная облицовка / Алюминиевые панели	Большие алюминиевые листы с длинными краями сгиба	Повреждение поверхности, трудности при обработке	Больший зазор снижает риск контакта/царапин и повышает безопасность рабочего процесса
Стеллажи / Полки / Длинные конструкционные листовые компоненты	Балки, стойки, длинные ребра жесткости кромок	большой объем + жесткое время цикла	Стабильные настройки и предсказуемая пропускная способность





Клиенты, работающие с глубокими коробками / многоступенчатыми процессами (чувствительны к зазору + риску столкновений)
Клиент	Заготовка	Болевые точки	Почему расстояние между колоннами имеет значение
Серверные шкафы / Сетевые корпуса / Глубокие U-образные детали	Глубокие коробки, U-образные каналы, рамы, внутренние фланцы	Боковые столкновения во время обратного хода, невозможные последовательности гибки без специальной оснастки	Почему важно расстояние между боковыми стойками: обеспечивает достаточный зазор для поворота и перемещения фланцев внутри станка
Корпуса бытовой техники (духовки, панели посудомоечных машин, внутренние облицовки)	Глубокие корпуса, многоступенчатые изгибы, сложные последовательности	ограниченный зазор приводит к компромиссам в процессе и дополнительным шагам	Более широкое внутреннее пространство поддерживает больше вариантов изгиба с меньшим количеством обходных настроек”
EV / Зарядное оборудование / Листовые детали, связанные с аккумуляторами	Точность и согласованность влияют на посадку/герметизацию; распространены сложные последовательности	Требуется высокая точность сборки, так как незначительные отклонения могут легко привести к недостаточной герметизации.	Поддерживает возможность реализации, требуя при этом стабильной компенсации и повторяемости
Крышки медицинского оборудования / Корпуса с высокой степенью отделки	Глубокие крышки, косметические края	Высокая стоимость косметического повреждения и переделки	Лучший зазор снижает риск столкновений/царапин и брака
Механические цеха (высокое разнообразие, малый объем)	«Все»: длинные детали, глубокие коробки, неправильные геометрические формы	Ограничения станка = потерянные заказы	Более широкий диапазон процессов увеличивает возможности котирования и снижает отклонение заказов





Почему расстояние между колоннами так сильно различается у разныхпроизводителей?

Покупатели часто замечают существенные различия в параметрах между различными производителями листогибочных прессов. Это во многом связано с различными конструкторскими философиями и инженерными приоритетами, а не с простым вопросом «правильно или неправильно».



Конструктивный подход A Компактное внутреннее расстояние между боковыми стойками	Конструктивный подход B Более просторное пространство для обработки
Подчеркивает компактность станка и уменьшенную занимаемую площадь	Лучше подходит для широких деталей и деталей коробчатого типа, с большей гибкостью процесса
Оптимизирован для стандартных узких деталей и рутинных операций гибки	Облегчает сложные последовательности гибки и уменьшает перестановку деталей
Предлагает ограниченный зазор для глубоких коробок, длинных фланцев и сложных последовательностей гибки	Требует более высокой жесткости рамы, точности выравнивания и производительности компенсации
Вывод: В определенной степени внутреннее расстояние между боковыми стойками отражает то, предназначен ли станок для стандартных условий эксплуатации или для более широкого охвата процессов.



Различия в производительности, которые действительно видят покупатели

(1) Возможность изготовления деталей и охват процессов

• Меньшее расстояние: некоторые детали требуют дополнительного перемещения, сегментированной гибки или изменения процесса
• Большее расстояние: больше деталей можно изготовить за меньшее количество шагов, с меньшим количеством компромиссов

(2) Эффективность и стабильность обработки

Если зазор небольшой, операторы тратят больше времени на:

• поворот и повторное выравнивание деталей
• избежание столкновений
• повторные настройки
  Достаточное пространство снижает эти издержки.

(3) Точность и постоянство длинных гибов (конструкция + компенсация)

Для длинных деталей точность зависит от всей системы:

• жесткость рамы/ползуна/станины
• гидравлическая стабильность под нагрузкой
• компенсация прогиба (ручная или ЧПУ)

качество калибровки и выравнивания
Листогибочный пресс с достаточным внутренним пространством и надлежащей жесткостью/компенсацией обеспечит более стабильные результаты длинных гибов с течением времени.

Cost-effective Press Brake



Почему расстояние между колоннами может влиять на стоимость и цену

После понимания функциональной ценности становится легче понять, почему расстояние между боковыми стойками может влиять на цену.

Во многих конструкциях гидравлических листогибочных прессов увеличение расстояния между боковыми стойками — это не просто изменение размеров. Это часто влечет за собой цепочку требований, таких как:

• более крупные/тяжелые компоненты рамы для поддержания жесткости
• более длительная механическая обработка и более высокие требования к выравниванию
• более сильная потребность в компенсации прогиба для длинных гибов
• дополнительные работы по сборке и калибровке для обеспечения точности и повторяемости

Вот почему два станка с одинаковым тоннажем и рабочей длиной могут иметь разные уровни производственных затрат, когда расстояние между боковыми стойками (и структурная/компенсационная система за ним) различается.

Вывод для покупателя: более высокая цена, связанная с расстоянием между боковыми стойками, часто отражает больший диапазон процессов и структурные работы, необходимые для поддержания стабильной производительности.



Контрольный список для покупателя: что спросить у производителя листогибочного пресса

Чтобы справедливо сравнивать цены, запросите разъяснения по следующим пунктам:

1. Что такое расстояние между колоннами — это истинное внутреннее чистое расстояние?
2. Для моих длинных деталей и деталей с глубокими стенками можете ли вы подтвердить зазор и риск столкновений с помощью чертежей или моделирования?
3. Какая компенсация прогиба включена (ручная или ЧПУ)?
4. Какие меры по обеспечению жесткости используются (конструкция рамы, метод механической обработки, снятие напряжения/старение)?
5. Какие оси и ход заднего упора предусмотрены для моего типичного семейства деталей?
6. Как проверяется точность для длинных гибов (многоточечная проверка угла, повторяемость под нагрузкой)?



Заключение

Расстояние между боковыми стойками — один из наиболее практичных параметров для оценки гидравлического листогибочного пресса, поскольку он напрямую связан с реальным производством: возможность изготовления деталей, эффективность рабочего процесса, риск столкновений и долговременная точность. Разные производители выбирают разные значения, исходя из приоритетов конструкции, и эти решения влияют как на производительность, так и на стоимость.

Если ваша работа включает в себя как длинные детали, так и детали с глубокими стенками, расстояние между боковыми стойками становится еще более важным, поскольку оно расширяет то, что вы можете изготовить сегодня, и уменьшает ограничения процесса завтра, требуя при этом структурной конструкции и компенсации, необходимых для поддержания стабильных результатов гибки.
