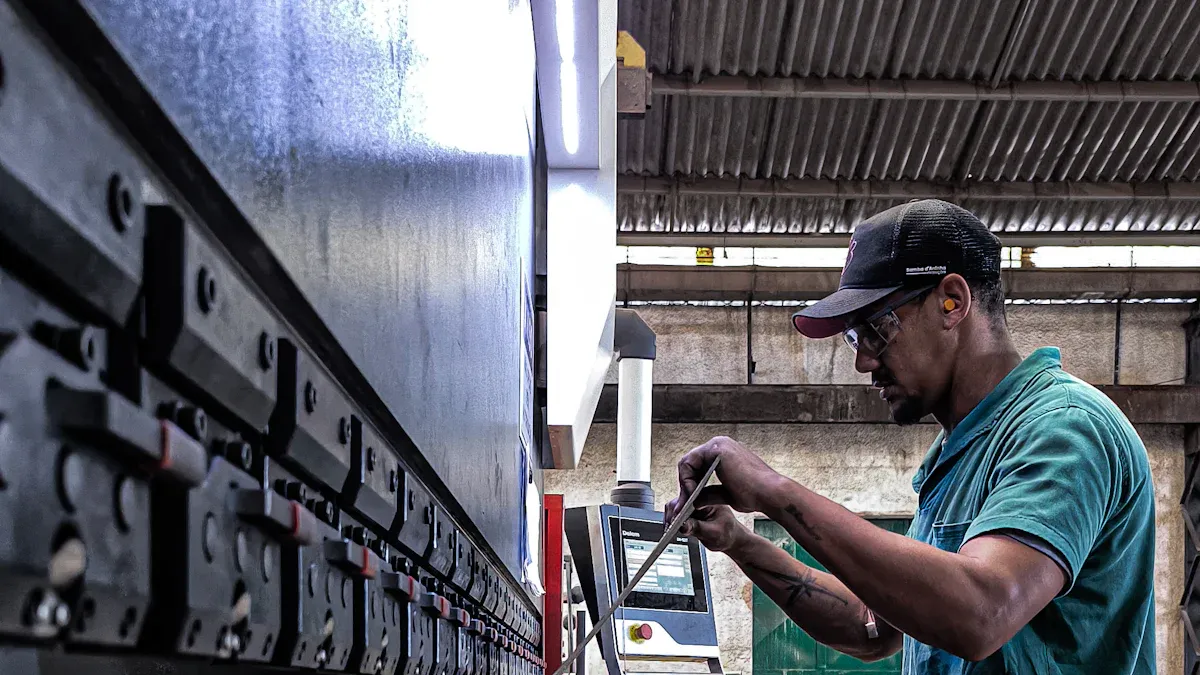

El principio de funcionamiento de una plegadora hidráulica CNC
Tabla de contenido
Se utiliza una plegadora hidráulica CNC con programación informática y energía hidráulica. Esto ayuda a doblar láminas de metal con mucha precisión. Se puede hacer el mismo doblado muchas veces sin errores. El sistema CNC mueve el carnero y las herramientas. El sistema hidráulico proporciona una fuerza fuerte y constante. Estas son algunas diferencias entre los sistemas hidráulicos CNC y las máquinas más antiguas:
| Característica | Sistemas hidráulicos CNC | Plegadoras tradicionales |
|---|---|---|
| Precisión y repetibilidad | Muy precisos y repetibles | No tan precisos, más errores |
| Secuencias de plegado complejas | Puede realizar pasos de plegado difíciles | Solo puede realizar plegados fáciles |
| Control | Control avanzado del movimiento del carnero | Métodos de control sencillos |
Si conoce las partes principales y cómo funcionan juntas, puede utilizar mejor su plegadora.
Puntos clave
- Las plegadoras hidráulicas CNC son muy precisas y repiten bien las acciones. Ayudan a realizar plegados precisos con muy pocos errores.
- El sistema hidráulico hace funcionar la máquina utilizando presión de aceite. Esto ayuda a doblar bien las láminas de metal. Funciona para muchos tipos de materiales.
- Los sistemas de control CNC hacen que el proceso de plegado sea automático. Esto reduce los errores y ahorra tiempo. Puede cambiar la configuración y programarlo rápidamente.
- El mantenimiento regular es importante para que la máquina funcione bien. Debe comprobar los niveles de aceite y revisar las herramientas con frecuencia. Esto ayuda a que la máquina dure más.
- Estas máquinas pueden realizar muchos trabajos y se utilizan en muchas industrias. Se utilizan en la fabricación de coches, la construcción de aviones y la fabricación de muebles.

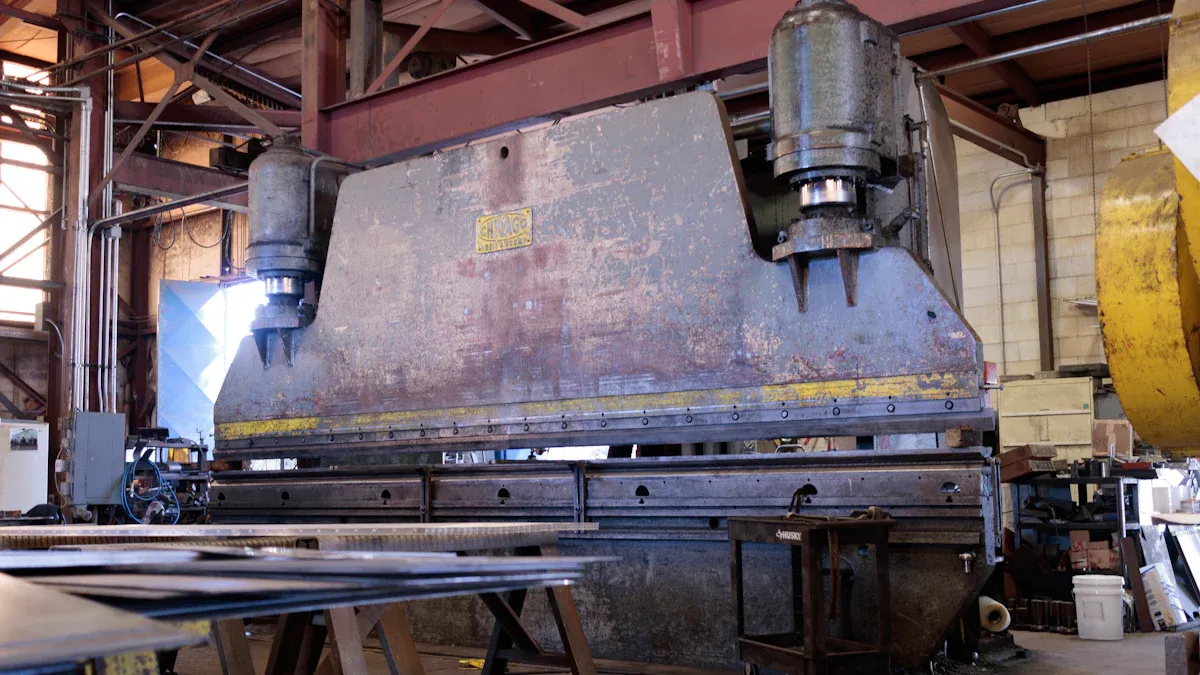

¿Qué es una plegadora?
Definición
Una plegadora dobla y da forma a láminas de metal frías. También se puede utilizar con otros materiales. Funciona con cartón, plástico, goma y cuero. La máquina sigue estrictas normas de seguridad y calidad. Estas normas proceden de normas internacionales como ISO.
- La plegadora puede manipular metal frío y materiales en láminas.
- Puede confiar en que funcionará de forma segura y precisa.
- Los fabricantes construyen estas máquinas para cumplir las normas de seguridad de todo el mundo.
Propósito
Una plegadora dobla láminas de metal en formas exactas. Utiliza un sistema de punzón y matriz. El punzón empuja el metal hacia la matriz. Esto hace que el metal se doble. La tecnología CNC le ayuda a controlar el proceso. Obtiene los mismos resultados cada vez y desperdicia menos material. Cuando utiliza la máquina, presiona la lámina de metal con fuerza. El punzón se mueve hacia abajo y dobla la lámina en la matriz. Puede utilizar diferentes grosores y tipos de metal. La plegadora le ayuda a realizar muchas formas para los proyectos. Puede cambiar la fuerza y las herramientas para cada material. Esto hace que la plegadora sea útil en los talleres de metal. Obtiene plegados precisos y puede fabricar productos de calidad una y otra vez.
Componentes principales
Control CNC
Se utiliza el sistema de control CNC para programar y automatizar el proceso de plegado. Este sistema le permite establecer medidas exactas para cada plegado. El control CNC mueve el carnero y el tope trasero con gran precisión. Utiliza sensores y retroalimentación para comprobar las posiciones en tiempo real. Esto le ayuda a fabricar todas las piezas iguales, incluso si dobla muchas piezas.
- Los sistemas CNC le permiten ajustar la configuración rápidamente.
- Reducen los errores al automatizar los pasos.
- Ahorra tiempo y material porque la máquina repite cada plegado a la perfección.

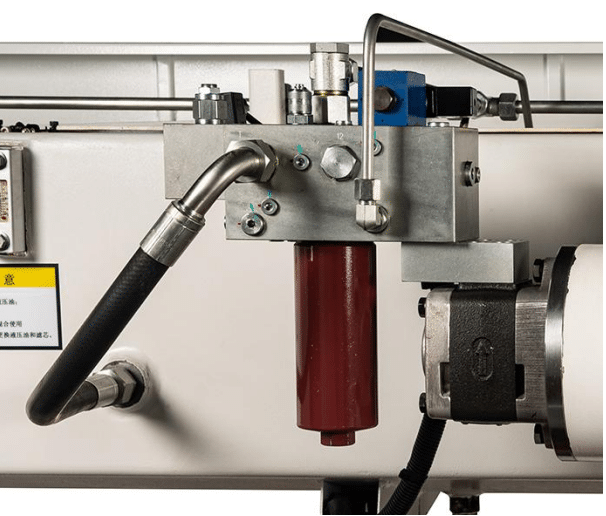

Sistema hidráulico
El sistema hidráulico proporciona la potencia a la plegadora. Utiliza un motor eléctrico para hacer funcionar una bomba hidráulica. La bomba mueve el aceite desde un depósito a través de válvulas y cilindros. Esta presión de aceite empuja el carnero hacia abajo para doblar el metal.
Aquí tiene una tabla que muestra las partes principales del sistema hidráulico:
| Característica | Descripción |
|---|---|
| Fuente de alimentación | El motor eléctrico hace funcionar la bomba hidráulica. |
| Bomba hidráulica | Transforma la energía mecánica en energía hidráulica. |
| Depósito | Almacena y limpia el aceite hidráulico. |
| Válvulas | Controlan la dirección, la velocidad y la presión del aceite. |
| Cilindros hidráulicos | Transforman la energía hidráulica en fuerza para mover el carnero. |
Debe comprobar el aceite y los filtros con frecuencia para que el sistema siga funcionando bien.
Bastidor y carnero
El bastidor mantiene todas las partes unidas y mantiene la máquina estable. Puede encontrar diferentes tipos de bastidor, como el bastidor en C, el bastidor en H y el bastidor en O.
- Bastidor en C: Fácil de usar para piezas pequeñas, pero menos resistente.
- Bastidor en H: Muy resistente, bueno para trabajos grandes.
- Bastidor en O: El mejor para trabajos de alta precisión.
El carnero se mueve hacia arriba y hacia abajo para presionar el metal en la matriz. Un bastidor y un carnero fuertes le ayudan a obtener plegados precisos cada vez.

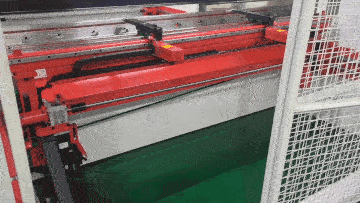

Tope trasero
El tope trasero establece la posición de su lámina de metal antes de cada plegado. Se utiliza para asegurarse de que cada pieza se alinea de la misma manera.
- El tope trasero actúa como guía para su pieza de trabajo.
- Le ayuda a fabricar muchas piezas con el mismo tamaño y forma.
- En las máquinas CNC, el tope trasero se mueve automáticamente para plegados complejos.
Esta herramienta es muy importante en industrias como la aeroespacial y la automotriz, donde se necesitan resultados perfectos.
Herramientas
Las herramientas incluyen el punzón y la matriz. Se eligen diferentes punzones y matrices para diferentes plegados.
Estos son algunos tipos comunes:
| Tipo de herramienta | Descripción |
|---|---|
| Punzón estándar | Bueno para materiales gruesos y plegados fuertes. |
| Punzón de ángulo agudo | Realiza plegados cortos y afilados. |
| Punzón de parte superior redondeada | Se utiliza para plegados redondeados. |
| Matriz en V simple | Funciona para muchos trabajos de plegado. |
| Matriz en V múltiple | Le permite doblar diferentes ángulos y grosores. |
Puede cambiar las herramientas para realizar muchas formas con su plegadora.
Cuando utiliza todos estos componentes juntos, obtiene plegados precisos y repetibles. El control CNC, el sistema hidráulico, el bastidor, el carnero, el tope trasero y las herramientas trabajan en equipo para ayudarle a fabricar piezas de metal de alta calidad.
Principio de funcionamiento
Programación
Empieza por indicarle a la plegadora lo que tiene que hacer. El panel de control CNC le ayuda en cada paso. Primero, encienda la máquina y déjela prepararse. La máquina se comprueba a sí misma y encuentra sus puntos de partida. A continuación, escriba el tipo de metal que va a utilizar. También introduzca su grosor y su resistencia. Esto ayuda a la máquina a saber cuánta fuerza debe utilizar. A continuación, elija el orden de cada plegado. Intente elegir una forma que ahorre tiempo y trabajo. Después de eso, ajuste los ángulos de plegado, la fuerza y dónde debe ir el tope trasero. También añada cualquier espacio adicional necesario. Antes de doblar metal real, ejecute una prueba en la pantalla. El sistema CNC le muestra cómo irán los plegados. Esto le permite encontrar errores antes de empezar.
Consejo: Utilice siempre la prueba para detectar errores. Esto le ahorra tiempo y evita que desperdicie metal.
Configuración
Antes de doblar nada, tiene que preparar la plegadora. La siguiente tabla muestra los pasos principales y lo que debe hacer:
| Paso | Descripción |
|---|---|
| 1 | Reúna herramientas como calibradores, buscadores de ángulos y equipo de seguridad. |
| 2 | Limpie la máquina y compruebe todas las piezas. Asegúrese de que todo funciona correctamente. |
| 3 | Ajuste la máquina para su trabajo. |
| 4 | Coloque las herramientas para medir y comprobar la máquina. |
| 5 | Compruebe si el carnero está recto y nivelado. Esto le ayuda a obtener buenos plegados. |
| 6 | Ajuste el tope trasero para que el metal se asiente en el lugar correcto. |
| 7 | Pruebe algunos plegados de prueba y arregle las cosas si es necesario. |
| 8 | Anote todos sus ajustes y cambios en un cuaderno. |
| 9 | Planee revisar y cuidar la máquina con frecuencia. Esto hace que siga funcionando bien. |
Nota: Una buena configuración evita errores y le mantiene seguro mientras trabaja.
Proceso de plegado
La plegadora utiliza energía hidráulica para doblar el metal. Así es como funciona: El sistema hidráulico tiene bombas, depósitos, válvulas y cilindros. Estas partes trabajan juntas para hacer que la máquina se mueva. Cada cilindro tiene un pistón en su interior. Cuando entra aceite, el pistón se mueve y genera fuerza. Se coloca la lámina de metal sobre la mesa. El punzón y la matriz tocan el metal. El sistema envía aceite a los cilindros. El pistón empuja hacia abajo y el punzón dobla el metal en la matriz. Puede cambiar el ángulo, la fuerza y la velocidad con el control CNC.
El sistema CNC controla cada movimiento. Comprueba el carnero, el tope trasero y la fuerza de plegado. El CNC realiza pequeños cambios mientras trabaja. Esto le ayuda a obtener plegados perfectos cada vez.
Recordatorio de seguridad: Las nuevas plegadoras tienen características de seguridad. Estas incluyen cortinas de luz, controles a dos manos y botones de parada de emergencia. Le ayudan a mantenerse seguro deteniendo la máquina si algo va mal.
Supervisión
Debe vigilar el proceso de plegado para que su trabajo siga siendo bueno. Las nuevas plegadoras utilizan sistemas especiales para ayudarle:
| Sistema de supervisión | Descripción |
|---|---|
| Sistemas CNC con alineación guiada por láser | Estos le dan información sobre los ángulos de plegado y la alineación. Puede arreglar las cosas rápidamente si es necesario. |
| Sistemas de control adaptativo impulsados por IA | Estos utilizan programas inteligentes para comprobar el material y cambiar la configuración antes de que ocurran errores. |
| Mantenimiento predictivo habilitado para IoT | Estos se conectan a las redes y comprueban el estado de la máquina todo el tiempo. Recibe alertas antes de que los problemas detengan su trabajo. |
También puede solucionar los problemas si los ve. Si sus plegados no son uniformes, compruebe si las herramientas están alineadas. Asegúrese de que el metal está en el lugar correcto. Si el carnero se sacude, busque aire en el aceite o cambie la ganancia de plegado. Vigile siempre los sensores y la retroalimentación de la máquina.
Consejo profesional: Vigile la máquina con frecuencia y solucione los problemas rápidamente. Esto le ayuda a mantener su plegadora funcionando bien.
Ventajas y usos
Precisión
Una plegadora hidráulica CNC le ofrece una muy buena precisión. Puede doblar metal con un pequeño error de aproximadamente ±0,5°. La máquina también mueve las piezas al lugar correcto dentro de ±0,1 a ±0,2 mm. Esto significa que sus piezas encajarán a la perfección. Utiliza herramientas como transportadores digitales, calibradores y sistemas de alineación láser para comprobar si los plegados son correctos. Estas herramientas le ayudan a medir el ángulo y el tamaño de cada plegado. Puede asegurarse de que cada plegado es igual. Esto evita errores y ahorra material.
- Tolerancia típica del ángulo de plegado: ±0,5°
- Tolerancia de posicionamiento lineal: ±0,1 a ±0,2 mm
Eficiencia
Una plegadora hidráulica CNC le ayuda a trabajar más rápido. Es mucho más rápida que una máquina manual. Puede guardar muchos programas de plegado en la máquina. Puede cambiar de trabajo rápidamente sin perder tiempo. La máquina se configura sola y cambia las herramientas rápidamente. Esto ahorra tiempo cuando tiene mucho trabajo. En las grandes fábricas, esta velocidad le ayuda a terminar los trabajos a tiempo.
| Tipo de máquina | Velocidad de descenso (mm/s) | Velocidad de retorno (mm/s) | Reducción del tiempo de ciclo | Aumento del rendimiento |
|---|---|---|---|---|
| Prensa hidráulica CNC | Hasta 200 | 120 | Significativo | Alto |
| Plegadora manual | más lento | más lento | mínimo | bajo |
- Mayor velocidad de descenso, retorno y tope trasero
- Tiempos de ciclo más cortos y mayor rendimiento
Aplicaciones
Las plegadoras hidráulicas CNC se utilizan en muchos campos. Puede utilizarlas para fabricar muebles, herramientas agrícolas, piezas eléctricas y artículos de construcción. También ayudan a fabricar piezas de automóviles, paneles de aviones y carcasas de sistemas HVAC.
| Industria | Aplicaciones |
|---|---|
| Fabricación de muebles | Dobla piezas de metal para bastidores y elementos decorativos |
| Equipos agrícolas | Fabrica piezas de tractores y maquinaria |
| Eléctrica | Forma carcasas y depósitos hidráulicos |
| Construcción | Produce armarios, conductos y rejillas |
| Automoción | Dobla paneles grandes y componentes del chasis |
| Aeroespacial | Da forma a los paneles de los aviones y a las cubiertas de los motores |
| Sistemas HVAC | Fabrica carcasas para unidades de aire acondicionado y conductos |
Elegir una plegadora
Debe pensar en algunas cosas antes de comprar una plegadora:
- Asegúrese de que puede manejar el grosor de su material.
- Compruebe si puede doblar el tamaño de su pieza de trabajo.
- Busque buena precisión y control para evitar errores.
- Elija una máquina que funcione rápido para sus necesidades.
- Asegúrese de que quepa en el espacio de su taller.
- Piense en cuánta energía y ruido produce.
- Compruebe si el fabricante ofrece buena ayuda y servicio técnico.
- Elija uno que se ajuste a su presupuesto y tenga las características que desea.
Consejo: Elija una máquina con las características adecuadas para su trabajo. Esto le ayuda a obtener los mejores resultados.
Cuando se utilizan el control CNC y la fuerza hidráulica juntos, se obtienen resultados sólidos. Esto le ayuda a doblar el metal con mucha precisión. Puede utilizar la máquina para muchos trabajos diferentes. Funciona en muchas industrias. Así es como ayudan estas características:
| Característica | Descripción |
|---|---|
| Sistemas de control programables | Puede establecer la curvatura y el tamaño exactos para cada trabajo. |
| Versatilidad de materiales | Funciona con acero, aluminio, cobre y más. No importa el grosor del metal. |
| Tareas automatizadas | La máquina dobla y da forma al metal en un solo paso. Esto hace que su trabajo sea más rápido. |
Al elegir una máquina, piense en qué metal va a utilizar. Además, piense en el tamaño de su trabajo y en las normas de seguridad. Puede elegir opciones especiales como mejores controles CNC o piezas de seguridad adicionales. Cosas nuevas como la IA y los brazos robóticos pueden hacer que su trabajo sea más seguro y fácil.
FAQ
¿Qué características de seguridad tienen las máquinas plegadoras hidráulicas CNC?
Dispone de características de seguridad como cortinas de luz, botones de parada de emergencia y controles a dos manos. Estas características ayudan a protegerle de los accidentes. Compruebe siempre estos sistemas antes de empezar a trabajar.
¿Con qué frecuencia debe realizar el mantenimiento de su plegadora?
Debe comprobar los niveles de aceite, limpiar los filtros e inspeccionar las herramientas cada semana. Programe una inspección completa cada mes. El cuidado regular ayuda a que su máquina dure más y funcione mejor.
¿Se pueden doblar diferentes metales con una sola máquina?
Sí, puede doblar acero, aluminio, cobre y más. Solo tiene que cambiar las herramientas y ajustar la configuración para cada tipo de metal. Compruebe siempre los límites de la máquina antes de empezar.
¿Cuál es la principal ventaja del control CNC?
El control CNC le permite programar curvas exactas y repetirlas con gran precisión. Ahorra tiempo y reduce los errores. Este sistema le ayuda a realizar formas complejas con facilidad.
