El tonelaje se refiere a la presión de plegado necesaria durante el proceso de plegado. Los modelos disponibles suelen oscilar entre 30T y 2200T. Entonces, ¿cómo elegir la plegadora adecuada en función de los requisitos diarios de plegado de la pieza de trabajo? La selección del tonelaje correcto de la plegadora está influenciada por factores como la longitud, el grosor de la chapa y la anchura de la abertura inferior de la matriz.

Métodos para calcular el tonelaje de la plegadora

Existen dos métodos principales para calcular el tonelaje de una plegadora: consultar la tabla de tonelaje de la plegadora y utilizar la fórmula de la calculadora de tonelaje de la plegadora. Ambos métodos pueden ayudarle a determinar el tonelaje adecuado en función de las especificaciones de su material y de la pieza de trabajo.

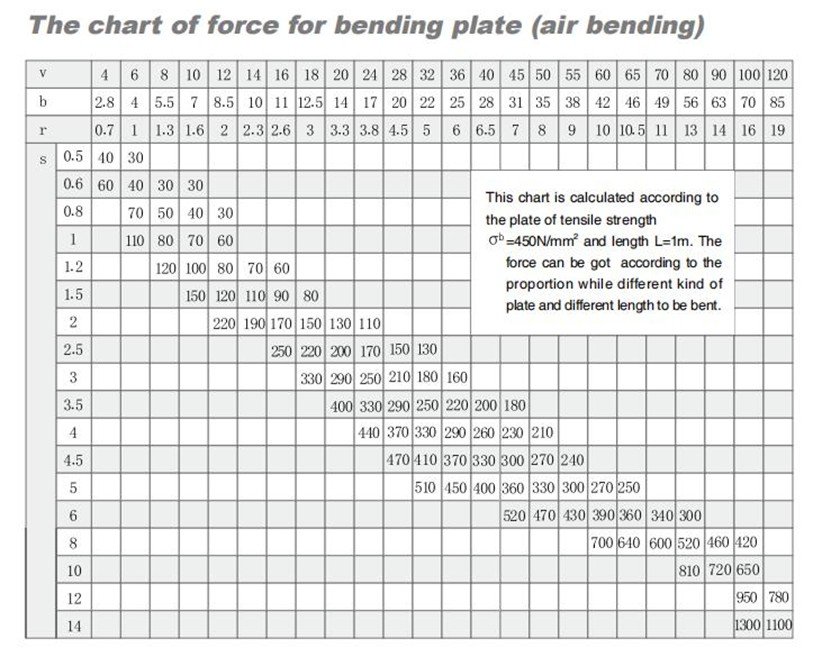

Calcular utilizando la tabla de tonelaje de la plegadora

La tabla de tonelaje de la plegadora proporciona valores de tonelaje basados en la resistencia a la tracción y una longitud de chapa estándar de L = 1 metro. Al plegar diferentes materiales y longitudes de chapa, puede utilizar la tabla y ajustar los valores según las propiedades del material. Para calcular el tonelaje necesario para otros materiales, simplemente multiplique el valor de la tabla por los siguientes coeficientes:

Calcular basándose en la tabla de tonelaje de la plegadora

Calcular utilizando la tabla de tonelaje de la plegadora

La tabla de tonelaje de la plegadora proporciona valores de tonelaje basados en la resistencia a la tracción y una longitud de chapa estándar de L = 1 metro. Al plegar diferentes materiales y longitudes de chapa, puede utilizar la tabla y ajustar los valores según las propiedades del material. Para calcular el tonelaje necesario para otros materiales, simplemente multiplique el valor de la tabla por los siguientes coeficientes:

• • Bronce (blando): 0,5;
  • Acero inoxidable 304: 1,5;
  • Aluminio (blando): 0,5;
  • Acero al cromo-molibdeno: 2

Ejemplo:

Si el grosor de la chapa es S = 3 mm y la longitud es L = 3 m, puede consultar la tabla de tonelaje de la plegadora. Para S = 3 mm y L = 1 m, la tabla indica P = 250 KN.

Por lo tanto, si la longitud es de 3 metros, el tonelaje total necesario es:

250KN×3m=750KN=75Ton

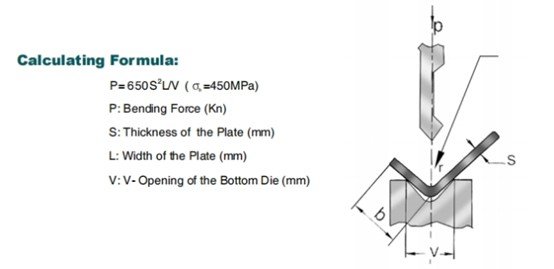

Calcular utilizando la fórmula de la calculadora de tonelaje de la plegadora

Además de la tabla de tonelaje de la plegadora, puede calcular el tonelaje utilizando una fórmula más precisa basada en el método de plegado en V. La fuerza necesaria para plegar chapas metálicas viene determinada por el grosor de la chapa, la abertura de la matriz, la longitud de plegado y la resistencia a la tracción máxima del material. La fórmula de la calculadora de tonelaje de la plegadora puede utilizarse para calcular el tonelaje con las siguientes relaciones de matriz estándar:

• v = 6S (para S: 0,5-2,6 mm)

• v = 8S (para S: 3,0-8,0 mm)

• v = 10S (para S: 9,0-10,0 mm)

• v = 12S (para S: superior a 12 mm)

Puede introducir la relación de matriz para calcular la abertura de la matriz, con los siguientes estándares como referencia:

• v = 6S, S: 0,5-2,6 mm
• v = 8S, S: 3,0-8,0 mm
• v = 10S, S: 9,0-10,0 mm
• v = 12S, S: superior a 12 mm

Cuando S=3mm，L=3m

P=650 x3² x3/24≈730 KN=73Ton

El resultado es similar al valor que obtuvimos de la tabla.

Si la chapa está hecha de acero inoxidable, también debe multiplicar el resultado por el coeficiente del material para el acero inoxidable, que es 1,5:

El tonelaje total sería de 75Ton x 1,5 = 112Ton.

Suponiendo que el material más grueso sea de 1/4 de pulgada, un plegado libre de 10 pies requiere 165 toneladas, mientras que el plegado con una matriz inferior (plegado correctivo) requiere al menos 600 toneladas. Si la mayoría de las piezas miden 5 pies o menos, el tonelaje se reduce casi a la mitad, lo que reduce considerablemente los costes de adquisición. La longitud de las piezas es muy importante para determinar las especificaciones de la nueva plegadora.

Calculadora de tonelaje de la plegadora

Por qué es importante la selección del tonelaje de la plegadora

La elección del tonelaje de la plegadora es fundamental. Seleccionar un tonelaje demasiado grande o demasiado pequeño puede acarrear riesgos importantes.

Muchos usuarios creen erróneamente que la compra de una plegadora de alto tonelaje les permitirá plegar todas las piezas pequeñas dentro del tonelaje requerido. Sin embargo, esto es incorrecto. Las herramientas de plegado para plegadoras grandes no son adecuadas para piezas de trabajo más pequeñas. Las plegadoras grandes suelen utilizar fondos de matriz multi-V, donde los huecos en forma de V son demasiado grandes para chapas finas. Incluso si se utiliza una matriz más pequeña, la mesa de trabajo más ancha de la plegadora más grande a veces puede afectar a los resultados del plegado. Además, el uso de una plegadora de mayor tonelaje significa un mayor consumo de energía, lo que se traduce en un derroche innecesario de energía al plegar piezas de trabajo más pequeñas.

Por el contrario, si el tonelaje de la plegadora es demasiado pequeño, no proporcionará suficiente presión para un plegado eficaz. Esto puede provocar ángulos de plegado insuficientes, bordes desiguales o múltiples plegados para lograr el resultado deseado, lo que repercute negativamente en la eficiencia de la producción.

Conclusión

Tanto si utiliza la calculadora de tonelaje de la plegadora como la tabla de tonelaje de la plegadora, es fundamental comprender cómo calcular el tonelaje necesario en función de las especificaciones de su material y de la pieza de trabajo para un rendimiento óptimo de la plegadora. Al seleccionar el tonelaje correcto, puede garantizar operaciones de plegado eficientes, precisas y rentables, evitando al mismo tiempo el consumo innecesario de energía o resultados de plegado inadecuados.
